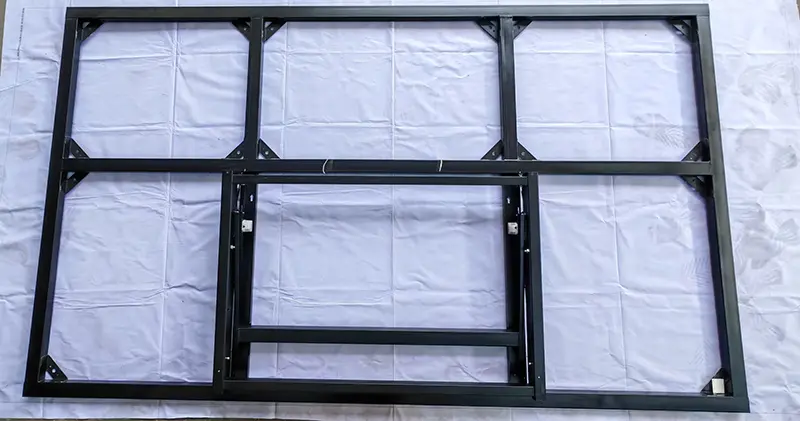

LCD 100 انچ عمودی ہائیڈرولک بریکٹ

LCD 100-انچ عمودی ہائیڈرولک بریکٹ ایک اضافی ہیوی ڈیوٹی سپورٹ سسٹم ہے جو 100-انچ LCD جائنٹ اسکرینز کے لیے ڈیزائن کیا گیا ہے (102/105-انچ ماڈلز کے ساتھ بھی مطابقت رکھتا ہے)۔ 98 انچ اور چھوٹی اسکرینوں کے بریکٹ کے برعکس، ایک ننگی 100 انچ اسکرین کا وزن عام طور پر 130 کلوگرام سے زیادہ ہوتا ہے اور تقریباً 2.2 میٹر لمبا ہوتا ہے، جسے صرف دیوار پر چڑھانے سے محفوظ طریقے سے سہارا نہیں دیا جا سکتا۔ اس پراڈکٹ میں ایک ہائبرڈ ڈھانچہ ہے جس میں معاون دیواروں کے بوجھ برداشت کرنے اور فرش کی حمایت کو ملایا گیا ہے۔ زیادہ تر عمودی بوجھ زمین پر منتقل ہوتا ہے، جبکہ دیوار صرف ٹپنگ کو روکنے اور پوزیشننگ کو ٹھیک کرنے کا کام کرتی ہے۔

مواد اور دستکاری

1. مین فریم:

موٹی اور چوڑی ہوئی کولڈ رولڈ اسٹیل پلیٹیں زیادہ بوجھ کی گنجائش کے لیے مضبوط پسلیوں کے ساتھ اور بغیر کسی خرابی کے ٹورسن مزاحمت۔

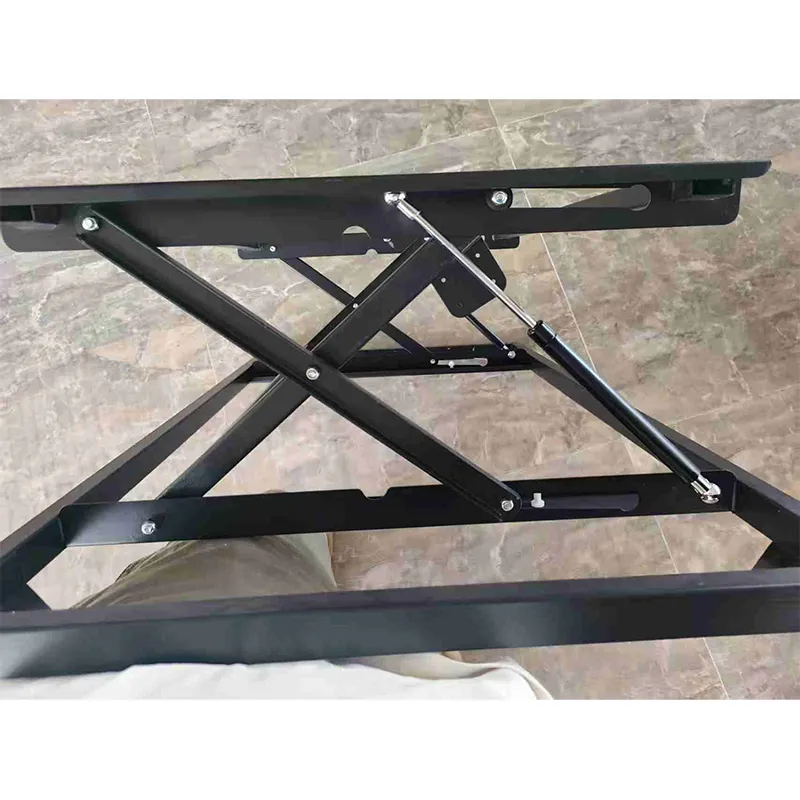

2. ہائیڈرولک نظام:

صنعتی درجے کے ڈوئل ہائیڈرولک ڈیمپنگ پرزے حتیٰ کہ سپورٹ، ہموار لفٹنگ اور خاموش بفرنگ پیش کرتے ہیں۔

3. ہینگنگ پلیٹ اسمبلی:

100 انچ اسکرینوں کے لیے اپنی مرضی کے مطابق چوڑا VESA عمودی ہینگنگ پلیٹ، بڑے سائز کے ڈسپلے کے لیے معیاری بڑھتے ہوئے سوراخوں کے ساتھ ہم آہنگ۔

4. حفاظتی تحفظ:

حادثاتی طور پر گرنے سے بچنے کے لیے متعدد اینٹی فال لیچز کے علاوہ اینٹی سلپ شاک جذب کرنے والے ربڑ پیڈز۔

5. فکسنگ فٹنگز:

مضبوط تنصیب کے لیے دیوار کے تناؤ کو یکساں طور پر تقسیم کرنے کے لیے قومی معیاری موٹے اور لمبے توسیعی بولٹ۔

مصنوعات کے فوائد

1. دیوہیکل اسکرینوں کے لیے حسب ضرورت:

100 انچ کی عمودی ماؤنٹنگ کے لیے خصوصی طور پر بہتر بنایا گیا، یونیورسل بریکٹ سے زیادہ مستحکم اور اچھی طرح سے لیس۔

2. لیبر سیونگ ہائیڈرولک سسٹم:

اسکرین اور اس کی بندرگاہوں کی حفاظت کے لیے بغیر کوشش کے ایڈجسٹمنٹ۔

3. کم دیکھ بھال کی لاگت:

پیشہ ور تکنیکی ماہرین کے بغیر کام کرنے کے قابل فوری طور پر جدا کرنے والا ڈیزائن۔

4. خلائی بچت:

کم سے کم افقی قدموں کے نشان کے ساتھ دیوار کو گلے لگانے والا عمودی ڈیزائن، لابیوں، راہداریوں اور نمائشی ہالوں کے لیے مثالی ہے۔

5. وسیع اطلاق:

کانفرنسوں، نمائشوں، شاپنگ مالز، ہسپتالوں، سرکاری دفاتر، میڈیا انڈسٹریز اور مزید کے لیے کام کرتا ہے۔

آپریشن اور دیکھ بھال کی لاگت کا روایتی بریکٹ کے ساتھ موازنہ

دیوار کی ضروریات اور تنصیب کی تفصیلات

اہم حفاظتی انتباہ

100 انچ اسکرین کا وزن 90 کلو سے زیادہ ہے۔ دیوار کی غلط قسمیں اسکرین گرنے کا سبب بن سکتی ہیں، جس کے نتیجے میں املاک کا نقصان اور ذاتی چوٹ ہو سکتی ہے۔

اجازت شدہ دیوار کی اقسام (تمام تقاضوں کو ایک ساتھ پورا کیا جانا چاہیے)

ممنوعہ دیوار کی اقسام (انسٹالیشن سختی سے منع ہے)

مطلوبہ ٹولز اور انسٹالرز کی تعداد

تنصیب کے مراحل

1. دیوار کا معائنہ: تصدیق کریں کہ دیوار ٹھوس کنکریٹ یا کوالیفائیڈ موٹائی والی اینٹ ہے۔

2. پوزیشننگ اور مارکنگ: عمودی مرکز کی لکیر کھینچنے اور 8 ڈرلنگ پوائنٹس کو نشان زد کرنے کے لیے لیزر لیول کا استعمال کریں۔

3. ڈرلنگ اور سوراخ کی صفائی: الیکٹرک ہتھوڑے سے 100 ملی میٹر گہرائی میں سوراخ کریں، ملبہ صاف کریں اور M10 توسیعی ٹیوبیں ڈالیں۔

4. بیس فکسیشن: دیوار کی بنیاد کو ماؤنٹ کریں، 8 ایکسپینشن بولٹس کو مرحلہ وار سخت کریں اور عمودی کو چیک کریں۔

5. VESA ہینگنگ پلیٹ کی تنصیب: چوڑی ہوئی VESA پلیٹ کو 100 انچ اسکرین کے پچھلے حصے سے منسلک کریں (ہول پیٹرن 600×400، 800×600، 900×600 کے ساتھ ہم آہنگ)۔

6. سکرین ہینگنگ کے لیے تیاریاں: ہائیڈرولک سلاخوں اور حفاظتی لیچوں کا معائنہ کریں۔ لفٹنگ پلیٹ فارم کو تنصیب کی اونچائی میں ایڈجسٹ کریں۔

7. اسکرین کو ماؤنٹ کریں: دو کارکن اسکرین کو اٹھاتے ہیں جبکہ ایک آپریٹر ہکس کو بیس سلاٹ کے ساتھ سیدھ میں لانے اور آہستہ آہستہ نیچے کرنے کے لیے رہنمائی کرتا ہے۔

8. لاک سیفٹی لیچز: مین بکسے، سائیڈ سیفٹی لاکس اور ہاتھ سے مڑے ہوئے اینٹی ٹیلٹ اسکرو کو ترتیب وار باندھیں۔

9. کیبل مینجمنٹ اور ایڈجسٹمنٹ: کیبلز کو میگنیٹک کیبل کمپارٹمنٹ میں روٹ کریں اور جھکاؤ کے زاویہ کو دیکھنے کی بہترین پوزیشن پر ایڈجسٹ کریں۔

10. حتمی معائنہ: اسکرین کو ہلائیں تاکہ اس بات کی تصدیق ہو سکے کہ کوئی ڈھیلا نہیں ہے اور تمام لیچز کو چیک کریں۔

قابل اطلاق منظرنامے۔

کارپوریٹ آفس

کانفرنس روم کی بڑی اسکرینیں، فرنٹ ڈیسک ویلکم ڈسپلے، کارپوریٹ کلچر ڈسپلے والز

کمرشل ڈسپلے

مال ایڈورٹائزنگ اسکرینز، برانڈ ایگزیبیشن ڈیمو اسکرینز، اسٹور ڈیجیٹل پوسٹر اسکرینز

حکومت اور عوامی خدمات

سرکاری ہالوں میں معلومات کے اجراء کی سکرینیں، ہسپتال کی رہنمائی کی سکرینیں، نمائش کے مقام کی رہنمائی کی سکرین

میڈیا اور لائیو سٹریمنگ

مختصر ویڈیو لائیو سٹریمنگ، سیلف میڈیا مواد ڈسپلے، سٹوڈیو انفارمیشن اسکرینز کے لیے عمودی وشال اسکرینیں

تعلیم اور تربیت

کیمپس بلیٹن اسکرینز، ٹریننگ روم ڈیمو اسکرینز، تربیتی اداروں کے لیے انٹرایکٹو ڈسپلے

اکثر پوچھے گئے سوالات

Q1: اس 100 انچ عمودی بریکٹ کی زیادہ سے زیادہ بوجھ کی گنجائش کیا ہے؟

A: موٹی چوڑی ہوئی سٹیل پلیٹوں اور دوہری ہائیڈرولک سپورٹ کے ساتھ بنایا گیا ہے، اس کا زیادہ سے زیادہ بوجھ 130 کلوگرام تک پہنچ جاتا ہے، جو تمام قسم کی 100 انچ کی بڑی سکرینوں کے وزن کو مکمل طور پر ڈھانپتا ہے۔

Q2: کیا عمودی طور پر نصب 100 انچ اسکرین کی نوک کشش ثقل کے فارورڈ شفٹڈ سینٹر کی وجہ سے آگے بڑھے گی؟

A: یہ بوجھ کو اندر کی طرف منتقل کرنے کے لیے ریئرورڈ آفسیٹ لٹکنے والی پلیٹوں کے ساتھ ایک خاص پیچھے کی طرف متعصب کشش ثقل کا ڈھانچہ اپناتا ہے، آگے کی طرف جھکاؤ اور کناروں کی وارپنگ کو ختم کرتا ہے۔

Q3: عمودی تنصیب کے بعد اسکرین اور دیوار کے درمیان فاصلہ کیا ہے؟

A: دیوار کا فاصلہ صرف 60 mm–85 mm، انتہائی پتلا اور صاف ستھرے، کم سے کم ظہور کے ساتھ جگہ بچانے والا ہے۔

Q4: کیا نقل و حمل کے دوران بریکٹ خرابی کا شکار ہے؟

A: اس میں انٹیگریٹڈ سٹیمپڈ سٹرکچرل پرزے، مکمل مضبوط پیکیجنگ اور کونے کی سخت حفاظت، مضبوط کمپریشن اور ڈراپ ریزسٹنس کے ساتھ ٹرانزٹ میں خرابی سے بچنے کی خصوصیات ہیں۔

Q5: کیبلز کو کیسے چھپائیں اور بعد میں نئی ​​تاریں کیسے لگائیں؟

A: بریکٹ ایک بلٹ ان مقناطیسی کیبل کمپارٹمنٹ (60 cm W×120 cm H × 4 cm D) کے ساتھ آتا ہے جس میں 4 HDMI کیبلز، 2 پاور کورڈز اور 2 نیٹ ورک کیبلز ہیں۔ کور مقناطیسی طور پر منسلک ہے اور کھولنے کے لئے ٹول فری ہے۔ کیبلز کو شامل کرنے یا تبدیل کرنے کے لیے: کور کو کھولیں، نئی کیبلز کو اندر رکھیں اور کور کو بند کریں—اسکرین کو ہٹانا غیر ضروری ہے۔

Q6: کیا اسے افقی طور پر نصب کیا جا سکتا ہے؟ کیا یہ افقی سطح کی ایڈجسٹمنٹ کی حمایت کرتا ہے؟

A: یہ ماڈل صرف عمودی ماؤنٹنگ کو سپورٹ کرتا ہے، اس کی ساخت عمودی سکرین کشش ثقل کی تقسیم کے لیے موزوں ہے۔ اگر افقی اور عمودی واقفیت کے درمیان سوئچنگ کی ضرورت ہو تو، براہ کرم ہمارے گھومنے والی بریکٹ خریدیں۔ افقی سیدھ کے لیے: بیس کی تنصیب کے دوران لیزر لیول کے ساتھ کیلیبریٹ کریں۔ ٹھیک افقی ایڈجسٹمنٹ (±2°) اسکرین بڑھنے کے بعد دستیاب ہے۔

Q7: کیا بریکٹ شاک پروف اور زلزلے کے شکار علاقوں کے لیے موزوں ہے؟

A: اس نے 8 شدت کے زلزلے کی تعدد کی نقل کرتے ہوئے وائبریشن ٹیسٹ پاس کیے ہیں، جس میں کوئی سکرین گرنے یا ڈھیلے لیچ نہیں ہے۔ چھ گنا سیفٹی لاک ڈیزائن میں اینٹی لفٹ بافلز اور اینٹی سلپ ربڑ پیڈ خاص طور پر وائبریشن ماحول کے لیے موزوں ہیں۔ یہ جاپان، تائیوان، چلی، ترکی اور کیلیفورنیا، USA سمیت زلزلہ زدہ علاقوں پر لاگو ہوتا ہے۔
